螺杆空压机事业道理是什么样的?你对其机闭是否明白呢?让咱们一块对螺杆空压机事业道理及机闭图详解吧

　　螺杆压缩机是一种行使遍及的反转式压缩机，属于容积式压缩机。具有低压卑劣量周围宽的运转特质。正在石油化工临蓐中，常用于自然气集输、燃气增压、冷冻、压缩（丙烷/丁烷）、火把气压缩和气氛压缩等场面。螺杆压缩机常用无油螺杆压缩机和喷油螺杆压缩机，无油螺杆压缩机经常用于排量3~1000m3/min，排气压力小于1.0MPa，喷油螺杆压缩机经常用于排量5~100m3/min，排气压力小于1.7MPa。

　　1）机闭方便，运动部件少，没有往来式压缩机，必要对阀门、活塞环、填料密封等部件举行按期爱护，爱护方便，本钱低，应用寿命长；

　　4）正在冷却液联贯滚动的状况下，单级压比高得众（可达20~30），排气温度更低；

　　5）因为没有往来惯性力，能够正在高转速、高压比下事业，独特是注油或注液螺杆压缩机，由于压缩气体的内部冷却成效优于往来式压缩机的外部冷却，以是功率是充溢愚弄；

　　6）转子型线杂乱，加工请求高，不对用于高压压缩机，越发是干式螺杆压缩机，为低浸内部温升，务必进步齿轮转速以进步其转数，是以呆板损耗大，运转中的滚动噪声大。

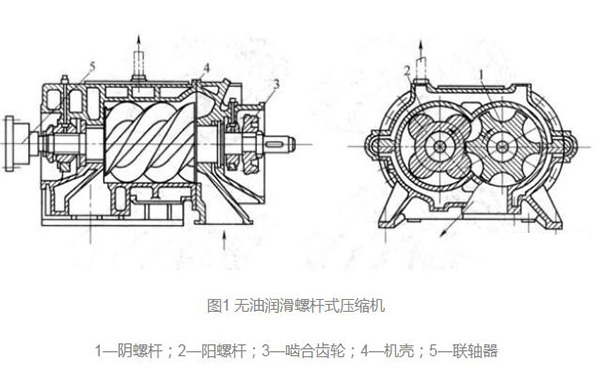

　　螺杆压缩机可分为干式（无油润滑）螺杆压缩机和湿式（注油或注液）螺杆压缩机两大类。干式（无油）螺杆压缩机（图 1）为了确保转子之间的须要间隙，经常应用同步齿轮。干式螺杆压缩机中的阳转子（主动转子）由同步齿轮启发阴转子（从动转子），转子啮合历程中不彼此接触，靠必然间隙的一对螺杆高速转动，到达目标密封和压缩气体。干式螺杆压缩机的气缸上有冷却水套，用于冷却压缩气体。其基础机闭包含气缸、负转子、正转子、同步齿轮、轴承、密封装配和气体调动装配等要紧部件。

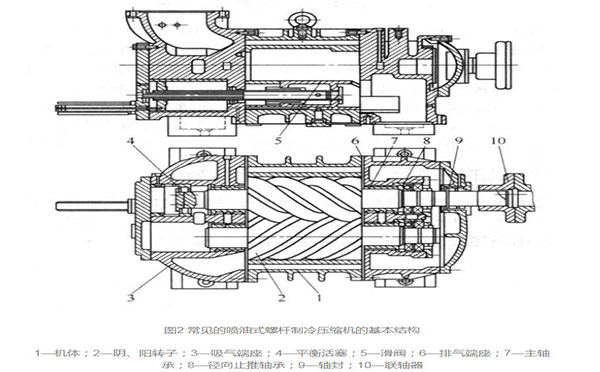

　　喷油式螺杆压缩机经常没有同步齿轮，阳转子直接驱动阴转子，并通过正在转子之间喷射润滑油变成油膜，起到密封、润滑和冷却用意。

　　喷射螺杆压缩机是通过喷射制冷剂或水来起到冷却和密封的用意。它改换了纯注油（注油量以至可达呆板容积排量的1%），务必增众伟大的油处罚和接管体系。但喷油不行代庖喷油，油润滑是制冷剂不行代庖的。

　　经常螺杆压缩机主动转子节圆有凸齿，从动转子节圆有凹齿。借使将阳转子齿举动活塞，阴转子齿举动圆柱体（齿圆柱体与侧壁的事业容积称为原始容积），它就像活塞压缩机的事业历程，举动一对螺杆转动啮合运动时，转子的原始体积因转子的阴阳先后侵入而产生改观。同步齿轮创立正在吸入端，由粗齿和细齿叠加。通过调动粗齿和细齿的相对职位，能够调动阴阳转子的啮合间隙，确保阴阳转子纵使反转也不接触，节减磨损，进步应用寿命。无花果。图 3 显示了螺杆压缩机的事业道理。

　　螺杆压缩机的吸气口和排气口位于机体的两头，呈对角线摆设。气体通过 suc 进入基础体积对入口（阴阳转子各有一个基础体积，变成一对基础体积）。因为转子的转动运动，转子的齿连续地与另一个转子的齿槽阔别，齿槽的空间容积连续增众，直到最大吸气停止，如图1所示。 3（一）。基础体积对与进气口阔别并入手下手压缩。正在压缩历程中，元元的体积对慢慢没落，体积慢慢缩小，气体被压缩，如图1所示。 3(b)。转子连续转动，正在特定职位（依照工况确定的压力比取得的螺杆角职位或必然长度），基础体积副与排气口和压缩端相连，如如图所示。 3(c)。排气历程如图3（d）所示，直到气体被排出。因为空间接触线的划分，基础体积对正在吸入端再次被吸入，随后正在排气的同时举行压缩和排气。

　　螺杆压缩机的事业轮回可分为进气、压缩和排气三个历程。跟着转子的转动，每对啮合齿递次完毕统一个事业轮回。

　　1.进气历程：转子转动时，转子齿槽空间的阴阳迁徙到进气端壁开孔时，最大空间，转子齿槽空间和进气体系，由于齿槽正在废气中是齐备的排气、排气已完毕，齿槽处于真空形态，当转入进气口时，外部气氛被吸入，沿阴阳转子的轴向内齿槽。当气体充满整体凹槽时，转子进口侧面背离外壳进口，凹槽内的气体封闭。

　　2、压缩历程：正在阴阳转子吸力停止时，阴阳转子叶尖与机壳闭合，此时槽内气体不再外流。啮合面慢慢向排气端转移。啮合面与排气口之间的空间慢慢变小，槽内气体因压缩压力而增众。

　　3、排气历程：当转子的啮合面与套管出口相啮应时，压缩气体入手下手排出，直到配合面的齿和齿槽达到排气端面，此时配合面转子与机壳出口齿槽间隙的阴阳为0，即完毕排气历程，同时转子配合面与机壳入口之间齿槽长度最长，再举行进气历程。

　　从以上事业道理能够看出，螺杆压缩机是一种容积式气体压缩机，具有作转动运动的事业容积。气体的压缩依赖于体积的改观，而体积的改观是通过压缩机外壳中一对转子的转动运动来实行的。

　　气氛通过进气过滤器过滤掉大气中的尘土或杂质，进气阀进入压缩机，正在压缩历程中与喷射冷却润滑油混杂，压缩后的混杂气体从压缩室进入油气阔别 油罐中，通过碰撞、拦截、重力用意形成的压缩油气，大片面油介质被阔别出来，然晚生入油气阔别器举行二次阔别，取得含油量很少的压缩气氛。 当气氛被压缩到原则的压力值时，最小压力阀掀开，压缩气氛排入冷却器举行冷却，终末送入应用体系。

　　是由一对平行齿轮阴阳转子（或螺杆）正在气缸内转动，使转子槽间的气氛连续形成周期性的体积改观，气氛沿转子轴线从吸入侧输送到输出侧，实行螺杆空压机吸气、压缩、排气全历程。空压机的进气口和出气口位于外壳的两头，阴转子的凹槽和阳转子的齿由主电机启发转动。电动机直接驱动压缩机，使曲轴转动，连杆使活塞往来运动，负气缸容积产生改观。因为气缸内压力的改观，通过进气阀使气氛通过气氛滤清器（消音器）进入气缸，正在压缩冲程中，因为气缸容积减小，压缩气氛通过排气阀的用意、排气管、单向阀（止回阀）至储罐，当排气压力到达额定压力时由压力开闭限制并自愿干休。

　　是气体进入离心式压缩机叶轮后，叶轮叶片正在侧向随从的用意下为高速转动的叶轮，同时正在转动离心力的用意下输出到叶轮的滚动，而叶轮的扩散用意，能够压力和动能取得进步，气体进入扩压器，动能又能进一步转化为压力，气体经弯管和回流装配流入下一级叶轮进一步压缩，负气体压力到达请求的历程。

　　滑片式压缩机应用守旧手艺以较低的速率直接驱动。转子是一个联贯运转的零件，上面有少少沿长度倾向的凹槽，插入此中能够正在油膜上滑动。转子正在气缸的定子中转动。正在转动历程中，离心力将叶片甩出凹槽，变成一个零丁的压缩室。压缩室的容积因转动而连续减小，气压连续增众。因为采用的方法斗劲掉队，以是气体中会含有巨额的油，此时必要的是油气阔别器，过滤清洁后本事参加临蓐应用，此筑立不对用于气体严密行业请求，其次存正在噪音大、主机爱护本钱过上等题目。

　　离心式压缩机的事业道理是当气氛进入​​呆板后，叶轮会迅疾转动，气体进入扩压器，慢慢完毕压缩。其最显着的好处是节能、排量大、挫折率低、运转本钱低、无油压缩气氛，是100立方以上用户用襟怀的首选产物。

　　以上即是闭于螺杆式空压机事业道理及机闭图详解的精细先容,无论哪品种型的螺杆空压机,其事业道理及机闭不同性不算太大,只消大白此中一种，就能更好的对其机闭举行领会
